本篇文章555字，读完约1分钟
钎焊材料的特别之处在哪里？

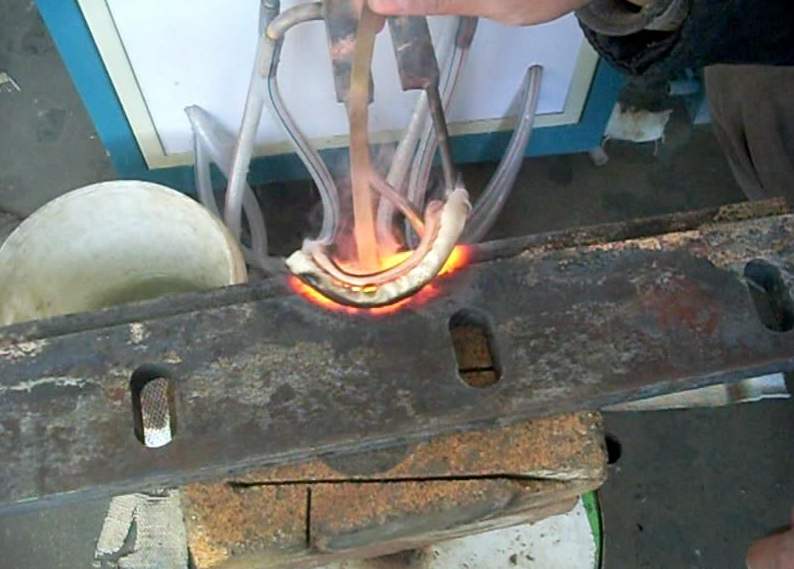

钎料钎焊工具钢和硬质合金通常采用纯铜、铜锌和银铜钎料。纯铜对各种硬质合金均有良好的润湿 性，但需在氢的还原性气氛中钎焊才能得到最佳效果。同时，由于钎焊温度高，接头中的应力较大，导致 裂纹倾向增大。采用纯铜钎焊的接头抗剪强度约为 150MPa，接头塑性也较高，但不适用于高温工作。
铜锌钎料是钎焊工具钢和硬质合金最常用的钎料。为提高钎料的润湿性和接头的强度，在钎料中常添 加 Mn、Ni、Fe焊料 等合金元素。例如 B-Cu58ZnMn 中就加w(Mn)4%，使硬质合金钎焊接头的抗剪强度在 室温达到 300～320MPa：在 320° 时仍能维持 220-240MPa。在 B-Cu58ZnMn的基础上加入少量的 C C o，可使钎焊接头的抗剪强度达到 350MPa，并且具有较高的冲击韧度和疲劳强度，显著提高了刀具和凿岩 工具的使用寿命。
银铜钎料的熔点较低，钎焊接头产生的热应力较小，有利于降低硬质合金钎焊时的开裂倾向。为改善 钎料的润湿性并提高接头的强度和工作温度，钎料中还常添加 Mn、Ni 等合金元素。例如 Ag50CuZnCd Ni 钎料对硬质合金的润湿性极好，钎焊接头具有良好的综合性能。
文章源自：江门钎焊加工厂 http://www.jmhongxin.com
标题：钎焊材料有什么特别之处在哪里ˆ
地址：http://www.nzfgj.org.cn/nhtt/36230.html
